SCF-DT型自清洗过滤器工作原理:

SCF-DT型全自动过滤机由多个过滤单元和清洗单元组成,每台全自动过滤机根据规格的不同分别设有3或4套过滤单元和清洗单元。每台电机单独带动一个清洗单元进行清洗,各个电机的运转互不影响。保证了过滤机的更长久的使用。过滤单元和清洗单元为该设备的主要工作部分,过滤单元整体材料为不锈钢,滤芯为楔形滤芯,强度高,不易损坏,在使用过程中几乎不用更换滤芯,减少了使用和维修的成本。楔形滤芯默认过滤精度为200μm,也可根据用户的要求制造200~3000μm的滤芯。过滤机的清洗单元由不锈钢转刷和框架组成,不锈钢转刷用螺栓固定在框架两侧,易于更换。

产品参数性能:

单套处理水量范围:1600-5760t/h

最小工作压力:0.1Mpa

最大工作压力:1.0/1.6/2.5/4.0Mpa

压力损失:≤0.01Mpa

滤元精度:100-3000um (楔形网)800um-5000um(钻孔网)

常规压力:1.0Mpa、1.6Mpa、(2.5Mpa、4.0Mpa按特殊规格定制)

壳体材质:CS、304、316

滤网材质:304、316L

滤元形式:不锈钢楔形网(高精度)、不锈钢钻孔网(低精度)

温度:0-85℃(85℃-200℃需按需方实际现场情况定制)

控制电箱:继电器控制、PLC控制(含远程信号)

控制方式:手动、压差、时间

额定操作电压:三相,220V,380V,50HZ(特种110V/440V/460V,需联系我公司定制)



SCF-DNT

产品参数性能:

单套处理水量范围:1600-5760t/h

最小工作压力:0.1Mpa

最大工作压力:1.0/1.6/2.5/4.0Mpa

压力损失:≤0.01Mpa

滤元精度:100-3000um (楔形网)800um-5000um(钻孔网)

常规压力:1.0Mpa、1.6Mpa、(2.5Mpa、4.0Mpa按特殊规格定制)

壳体材质:CS、304、316

滤网材质:304、316L

滤元形式:不锈钢楔形网(高精度)、不锈钢钻孔网(低精度)

温度:0-85℃(85℃-200℃需按需方实际现场情况定制)

控制电箱:继电器控制、PLC控制(含远程信号)

控制方式:手动、压差、时间

额定操作电压:三相,220V,380V,50HZ(特种110V/440V/460V,需联系我公司定制)

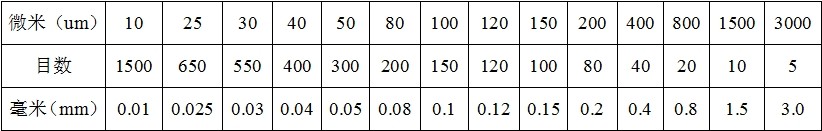

精度换算表

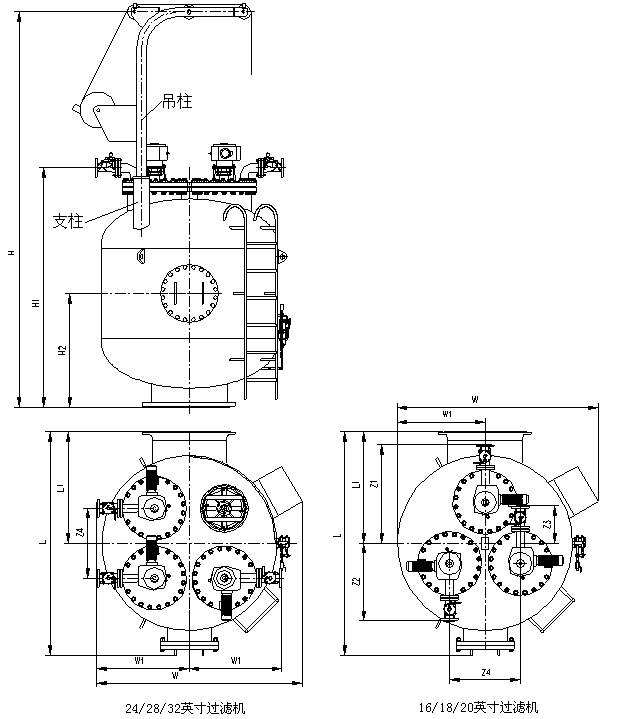

设备结构图示一

图一

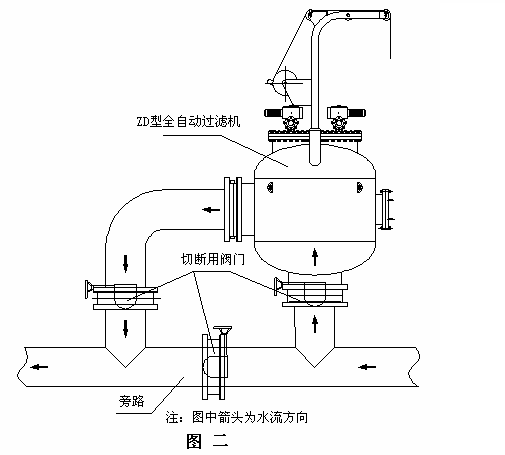

设备安装图示二

选型指南:

1.处理水量

2.系统的管道压力

3.实际现场需求的过滤精度

4.过滤系统的悬浮物含量

5.过滤系统的介质及化学性质

适用范围:

1.工业循环冷却水:在对水质有一定要求的设备如:冷却塔、轧机、连铸机、抛光、水泵、电磁阀、离子交换器、喷雾器、热交换器等或供排水管路上使用,可过滤掉水中杂质,避免管路、喷嘴等零部件堵塞。

2.中央空调冷却水:防止热交换器的堵塞,保证热交换效率,中央空调系统、集中供暖系统、热水锅炉系统,分别用来保护冷却设备、热交换装置、空调器、锅炉等;

3.适用于钢铁系统、石油化工、冶金、电子、食品、造纸等工业循环水过滤再利用;

4.污水处理厂的粗过滤,减少细滤系统的成本。DT型全自动过滤机单机处理量大,并且可并联使用以达到用户需求,因而特别适用于用水大户。
