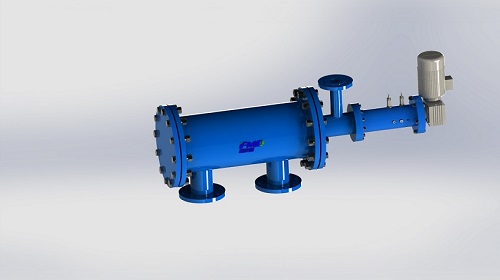

SCF-W全自动吮吸式自清洗过滤器

工作原理：

      脏水从过滤器进口进入，首先经过粗滤网滤掉较大颗粒的杂质，然后到达细滤网。在过滤过程中，细滤网逐渐累积水中的脏物、杂质，形成过滤杂质层，由于杂质层堆积在细滤网的内侧，因此在细滤网的内、外两侧就形成了一个压差。当自清洗过滤器的压差达到预设值时，将传递一个开关信号到控制箱PLC系统启动一次清洗循环。清洗过程：全自动负压吮吸式过滤器的清洗机构是一个不锈钢材质的作螺旋式上下运动的吸吮扫描器，它是空心结构，在它的轴线上按一定的距离垂直分布着若干个吸污嘴，吸吮扫描器内部与3”排污阀相通，当排污阀打开，过滤器内部水压和外部大气压之间形成的压差使每个吸污嘴产生强劲吸力，在每个吸污嘴，此时水流从滤网外向内反向高速流出将贴在滤网内壁的杂质冲洗下来进入吸污嘴通过吸吮扫描器空心轴，然后通过排污阀排出，完成整个清洗过程大约需要30-60S，此时压差恢复正常，一个清洗过程结束，进入过滤状态。在清洗过程中，系统不断流。

产品参数性能：

流量范围：15-800t/h

滤元形式：不锈钢编织（高精度）、不锈钢楔形网（低精度）

滤网材质：304、316L

滤元精度：10-500um（烧结网）、100um-3000um（楔形网）

常规压力：1.0Mpa、1.6Mpa、2.5Mpa、4.0Mpa按特殊规格定制

壳体材质：CS、304、316

温度：0-85℃（85℃-200℃需按需方实际现场情况定制）

控制电箱：PLC控制（含远程信号）

控制方式：手动、压差、时间

清洗时间：10-60S

清洗压损：0.01Mpa

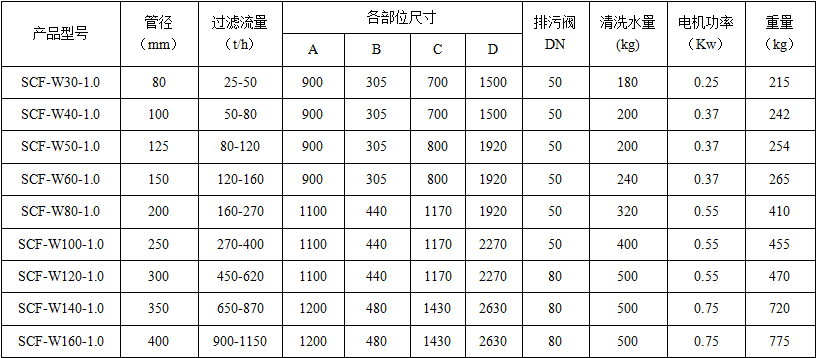

产品尺寸表

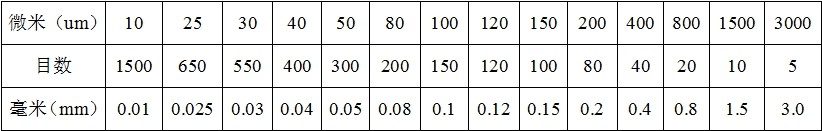

精度换算表

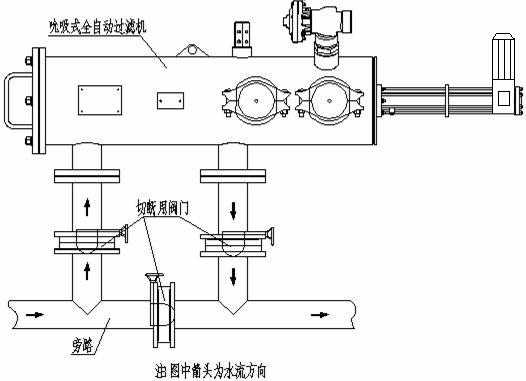

设备安装图示一

图一

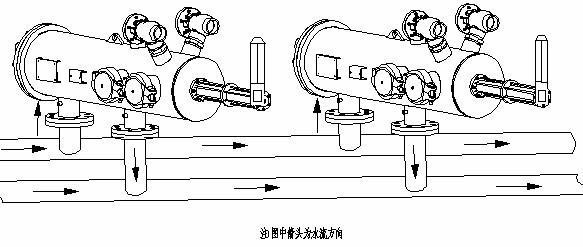

图示二

图二

选型指南：

1.处理水量

2.系统的管道压力

3.实际现场需求的过滤精度

4.过滤系统的悬浮物含量

5.过滤系统的介质及化学性质
