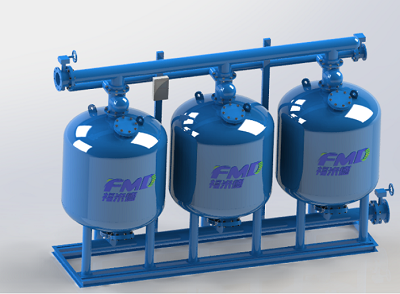

SCF-QS全自动浅层介质过滤器介绍及结构组成

SCF-QS工作原理:

浅层介质过滤器是利用石英砂作为过滤介质,在一定的压力下,把浊度较高的水通过一定厚度的粒状或非粒的石英砂过滤,有效的截留去除水中的悬浮物、有机物、胶质颗粒、微生物、氯、嗅味及部分重金属离子等,最终达到降低水浊度、净化水质效果的一种高效过滤设备。

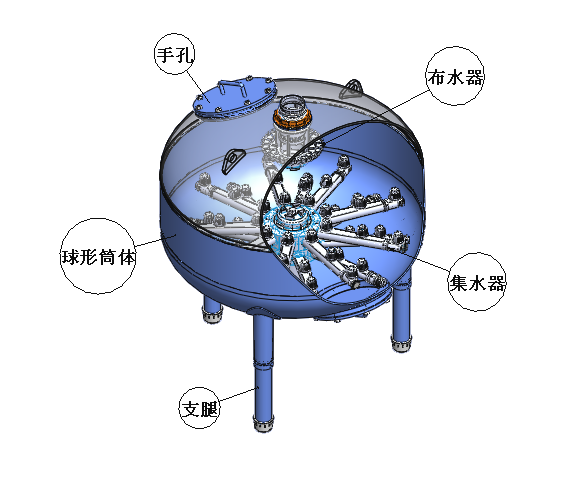

SCF-QS 产品结构图示

SCF-QS单元主要部件由球形罐体,布水器,集水器,手孔及支腿等组成。

球形罐体:可以充分配合布水器,均匀布水;配合集水器的55个水帽,反冲洗时形成内环流,不跑沙。
布水器:使未过滤水即使在高流量的情况下亦能均匀流过填料层,并在填料层上维持一平整水面。
集水器:独特的55个蘑菇状压差补偿集水器,使系统在过滤状态下各部分水压平衡,过滤流速高,效率高;在反洗状态下,形成内环流,反冲效率高且不跑沙。
手孔:过滤器有上、下两个手孔,方便安装及更换收集器和集水器,并且上手孔可用于观察和加料,下手孔可用于清空和维护。

支腿:可拆卸支腿方便运输,减少运输成本,现场安装方便,高度可调,更好的适应不平整的地面。

工作原理

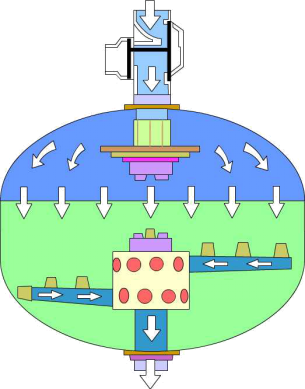

过滤状态




当系统处于过滤状态时,未经过滤的水通过上部的布水器,配合球形外壳,以接近平流的状态到达过滤器内的填料层。当水流过填料层时,杂质被截留在填料层内。过滤器底部的收集器将过滤后的水均匀地收集并流出。平流过滤,决定了过滤器在高的流速下过滤,仍可达到良好的过滤效果。

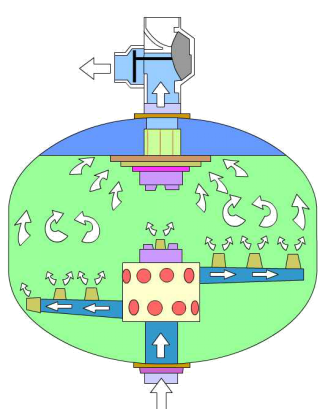

反洗状态




随着杂质在填料层中的不断聚积,压头损失(即压差)将不断增大。当压差达到一定的设定限度或过滤时间达到设定值时,系统将自动转换至反洗状态,以清洗填料层并清除聚积起来的杂质,对系统来说,经常性的反洗以清除聚积起来的杂质是必须的。

      当系统进入反洗状态时,通过PLC控制改变三通阀的通断位置(进口关闭,排污口打开),其他过滤罐中经过过滤的水部分流入要反洗的过滤罐中。由于系统压力被反洗的过滤单元的填料层在水流的冲击下被冲起,杂质则通过三通阀的排污口被排出。

规格参数表

型   号

SCF-QS-1

SCF-QS-2

SCF-QS-3

SCF-QS-4

SCF-QS-5

SCF-QS-6

进、出水总管通径DN(mm)

(100)

200

200

200

200

200

排污总管通径DN(mm)

(80)

100

100

100

100

100

流量(m³/h)

15~50

30~100

45~150

60~200

75~250

90~300

最大工作压力(MPA)

0.6(1.0)

0.6(1.0)

0.6(1.0)

0.6(1.0)

0.6(1.0)

0.6(1.0)

过滤面积(m²)

1.13

2.26

3.39

4.52

5.65

6.78

总长(mm)

(1320)

2640

3960

5280

6600

1920

石英砂(Kg)

860

1720

2580

3440

4300

5160

排污阀接口

4”×3”

4”×3”

4”×3”

4”×3”

4”×3”

4”×3”

 对于更大的流量可以采用更多的过滤单元并联使用,请联系我们产品工程师给您详细解答。

装配说明:
一、安装顺序
1.安装地面的检查:地面要求平整,平整度要求小于 10毫米/每米;水泥地面要求承重大于3吨/平方米。
2.排列SCF-QS 单元:将SCF-QS单元按照安装图纸排列。
3.安装排污阀。(沟槽式管接头连接)
4.安装进出排水总管。(安装时注意保护塑料排污阀,以免碰坏,必要时安装支架支撑总管)
5.安装压差开关,进出水压力表及排气阀,注意螺纹接口,以免接错。
6.给SCF-QS单元接线以及管路。
二、安装方法

第一步:SCF-QS单元的装配



1.进水螺纹盖滤灌

2.六角螺栓M16×35

3.垫片

4.上手孔盖

5.O型圈N307×7

6.布水器

7.集水器

8.球形筒体

9.出水螺纹盖

10.支腿

11.支腿盖

12.O型圈N307×7

13.下手孔盖

14.垫片

15.六角螺栓M16×35

适用范围

1、主要用于水处理除浊、软化水、电渗析、反渗透的前级预处理,也可用于地表水、地下水等方面。可有效的去除水中的悬浮物,有机物、胶体、泥沙等。

2、可广泛应用于电子电力、石油化工、冶金电镀、造纸纺织、制药透析、食品饮料、生活饮用水、工厂企业用水、游泳池等。可满足各行业液体过滤需要。
