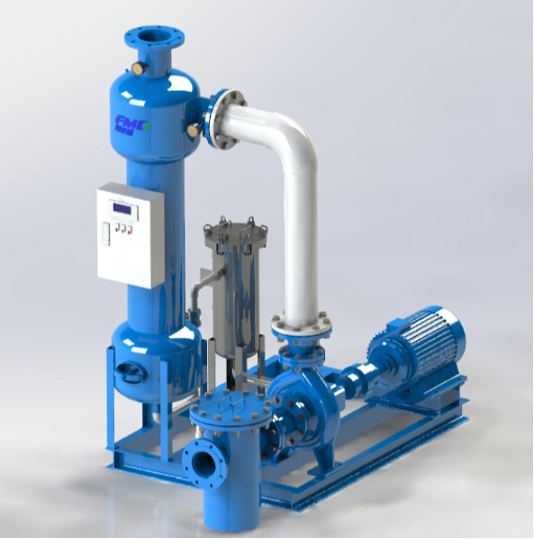

SCF-HX 旋流除砂器

SCF-HX产品技术参数

单套处理水量范围:12-2600t/h

壳体材质:碳钢、304不锈钢

水头压力损失:≤2mm

最小工作压力:≥0.1Mpa

最大工作压力:1.6Mpa(更高按特殊规格定制)

除砂直径 > 0.1mm

温度:0-85℃

原水浊度 ≥ 300NTU

出水浊度 ≤10NTU
一 旋流除砂器产品原理介绍

       旋流除砂器是利用离心分离的原理进行除污的,由于进水管安装在筒体的偏心位置,所以当水通过旋流除污器进水管口,首先沿筒体的圆周切线方向形成斜向下的圆周流体,水流旋转着向下推移,当水流到达锥体某部位后,转而沿筒体轴心向上旋转。最后经出水管排出。

旋流除污器是一种除污效率很高及清污极其方便可靠的除污器,不容易堵塞的除污器,对保护水系统安全运行,有着与常规过滤式除污器无可比拟的优势。
       当水流在一定的压力下从除砂进水口以切向进入设备后,产生强烈的旋转运动,由于砂和水密度不同,在离心力、向心力、浮力和流体曳力的共同作用下,使密度低的水上升,由出水口排出,密度大的砂粒由设备底部的排污口排出,从而达到除砂的目的,具有除砂率高,节省安装空间,对个别微小固体的漏捕率低,工作状态稳定等优点。
工艺流程:原水-旋流除砂-精密过滤-储水池-用户 旋流除砂器是根据离心沉降和密度差的原理,当水流在一定的压力下,从除砂器进口以切向进入设备后,产生强烈的旋转运动,由于砂水密度不同,在离心力、向心浮力、流体曳力的作用下因受力不同,从而使密度低的清水上升,由溢流口排出,密度大的砂由底部排砂口排出,从而达到除砂的目的。在一定范围和条件下,除砂器进水压力越大,除砂率越高,并可多台并联使用。

二 旋流除砂器特点

1、结构简单,操作简便,使用安全可靠,几乎不需维护。
2、与扩大管、缓冲箱等除砂设备相比,具有体积小,处理能力大,节省现场空间等优点。
3、可在不间断供水过程中清除水中的砂粒。
4、避免了其他除砂方式存在水质二次污染的现象,除砂效率高。

三 旋流除砂器应用领域

       旋流除砂器主要用来清除地下水和地下热水以及其他水源中的固体颗粒,适用于水源热泵系统、中央空调冷却水、冷冻水系统、冬季冷暖循环水系统、工业冷却水系统。广泛应用于化工、环保、食品、医药等许多工业部门,在水处理领域实现除砂、降浊、固液分离等效果显著。

1.主要适用于原水、补水的水质处理及控制,如:河水、井水除砂,洗煤水、工业选矿、固液分离、液体除气以及非互溶液体的分离等。
2.可广泛适用于水源热泵系统,采暖水,中央空调冷却水、冷冻水,钢铁、发电、化工及其他工矿企业,自来水、海水、地表水、地下水等。

四 旋流除砂器选型注意事项

      旋流除砂器选型须考虑处理水量,外部接管管径,管道工作压力,原水品质以及处理后水质要求等因素。 一般情况下,选用旋流除砂器时,在满足流量的前提下,优先选用大的型号设备,并推荐在系统中用几台设备并联替代大设备,以便取得更佳的固液分离效果。

1、旋流除砂器应安装在供水管网的主管道上并固定在基座上,进水和出水管之间需加旁通。
2、为保证进水水流平稳,在设备进水口前应安装一段与进水口等径的直通管,长度相当于进水口直径的10-15倍。
3、安装时设备四周应预留有足够的维护空间。
4、正常工作时,需开启进、出水阀门,关闭排污阀和旁通阀。
5、根据源水含砂量的多少定期排砂除污,排污时打开排污阀,直到流出清水即可,排污过程不影响系统正常用水。
6、排污结束后,关闭排污阀。
7、如排砂压力不足,要关闭出水口处的阀门。
