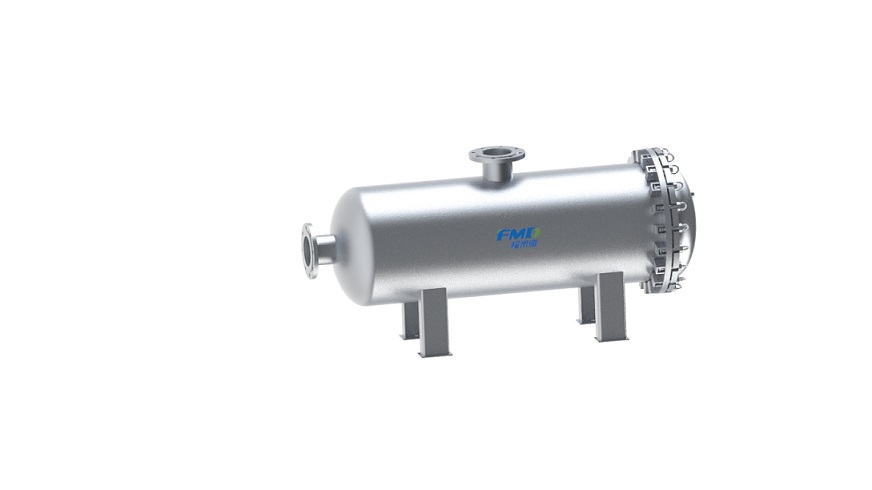

大通量保安过滤器show
性能特点:
大通量保安过滤器多用于水处理中流量较大的保安过滤器、清洗过滤、反洗过滤、冷凝液过滤等。其结构紧凑，工艺先进，质量稳定可靠，在多个令领域得到广泛的应用。
设备选用Parker、3M、Pall或国产大流量滤芯，可以获得更大的有效过滤面积。确保在紧凑的空间中达到稳定的过滤效果。
单支滤芯流更取大，40”可达350加仑/分中(1325升/分钟)。可根据空间大小，任选立式或卧式结构。
技术参数：
设计压力：06~1.6MPa(大于该压力需要说明)
设计温度：5~40℃（超过80℃需告知）
密封材料：硅胶、丁晴橡胶，氟橡胶
接口形式：螺纹、标准法兰
推荐更换压差：2.0bar
最大更换压差：2.4bar
表面处理：亚光喷砂、抛光
罐体材料：SS304,SS316L,碳钢衬胶

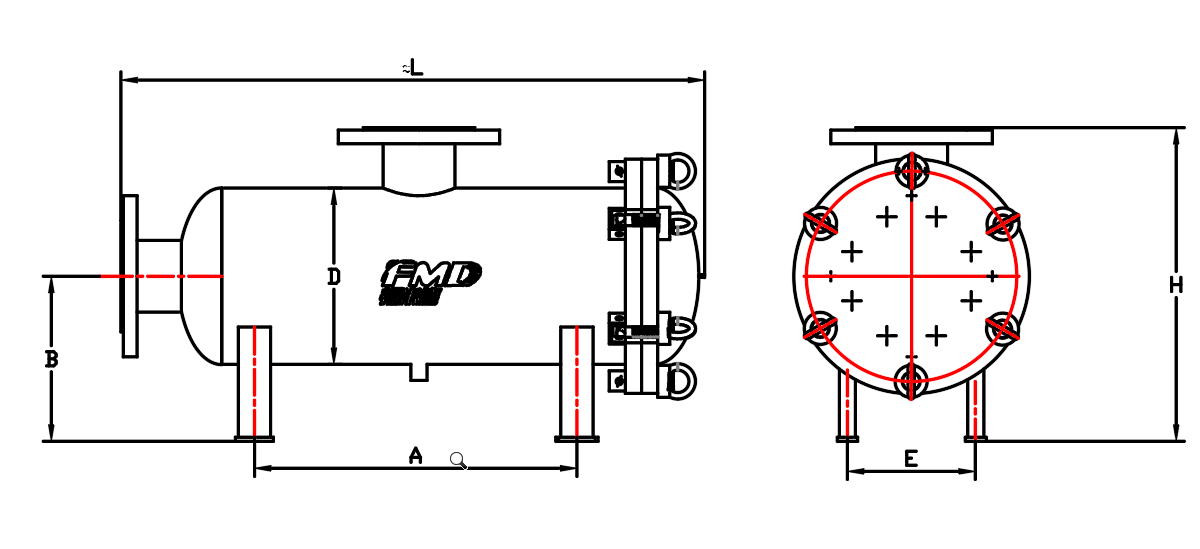

大流量保安式过滤器产品选型表（卧式）
|
型号：ITEM |
A (mm) |
B (mm) |
H (mm) |
D (mm) |
滤芯数量 |
滤芯长度 |
进出口径 |
压力表口 |
排污口径 |
设计流量 |
|
SCF-WDTL-1*40" |
800 |
400 |
600 |
∅200 |
1 |
40" |
DN80 |
1/4" |
1/2" |
40 |
|
SCF-WDTL-2*40" |
800 |
450 |
725 |
∅400 |
2 |
40" |
DN100 |
1/4" |
3/4" |
80 |
|
SCF-WDTL-3*40" |
800 |
450 |
775 |
∅450 |
3 |
40" |
DN100 |
1/4" |
3/4" |
120 |
|
SCF-WDTL-4*40" |
800 |
475 |
825 |
∅500 |
4 |
40" |
DN125 |
1/4" |
3/4" |
160 |
|
SCF-WDTL-5*40" |
800 |
550 |
875 |
∅550 |
5 |
40" |
DN150 |
1/4" |
1" |
200 |
|
SCF-WDTL-6*40" |
800 |
575 |
925 |
∅600 |
6 |
40" |
DN200 |
1/4" |
1" |
240 |
|
SCF-WDTL-7*40" |
800 |
600 |
975 |
∅650 |
7 |
40" |
DN200 |
1/4" |
1" |
280 |
|
SCF-WDTL-8*40" |
800 |
625 |
1025 |
∅700 |
8 |
40" |
DN250 |
1/4" |
1" |
320 |
|
SCF-WDTL-9*40" |
800 |
640 |
1075 |
∅750 |
9 |
40" |
DN250 |
1/4" |
1" |
360 |
|
SCF-WDTL-10*40" |
800 |
700 |
1200 |
∅800 |
10 |
40" |
DN300 |
1/4" |
1-1/2" |
420 |
|
SCF-WDTL-12*40" |
800 |
725 |
1250 |
∅850 |
12 |
40" |
DN350 |
1/4" |
1-1/2" |
480 |
|
SCF-WDTL-14*40" |
800 |
750 |
1300 |
∅900 |
14 |
40" |
DN350 |
1/4" |
1-1/2" |
560 |

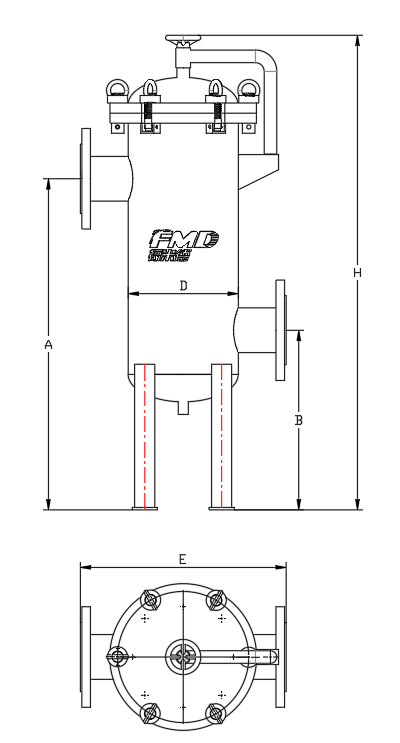

大流量保安式过滤器产品选型表（立式）
|
型号：ITEM |
A (mm) |
B (mm) |
H (mm) |
D (mm) |
滤芯数量 |
滤芯长度 |
进出口径 |
压力表口 |
排污口径 |
设计流量 |
|
SCF-DTL-1*40" |
800 |
400 |
1550 |
∅200 |
1 |
40" |
DN80 |
1/4" |
1/2" |
40 |
|
SCF-DTL-2*40" |
800 |
450 |
1850 |
∅400 |
2 |
40" |
DN100 |
1/4" |
3/4" |
80 |
|
SCF-DTL-3*40" |
800 |
450 |
1950 |
∅450 |
3 |
40" |
DN100 |
1/4" |
3/4" |
120 |
|
SCF-DTL-4*40" |
800 |
475 |
2000 |
∅500 |
4 |
40" |
DN125 |
1/4" |
3/4" |
160 |
|
SCF-DTL-5*40" |
800 |
550 |
2050 |
∅550 |
5 |
40" |
DN150 |
1/4" |
1" |
200 |
|
SCF-DTL-6*40" |
800 |
575 |
2250 |
∅600 |
6 |
40" |
DN200 |
1/4" |
1" |
240 |
|
SCF-DTL-7*40" |
800 |
600 |
2300 |
∅650 |
7 |
40" |
DN200 |
1/4" |
1" |
280 |
|
SCF-DTL-8*40" |
800 |
625 |
2350 |
∅700 |
8 |
40" |
DN250 |
1/4" |
1" |
320 |
|
SCF-DTL-9*40" |
800 |
640 |
2400 |
∅750 |
9 |
40" |
DN250 |
1/4" |
1" |
360 |
|
SCF-DTL-10*40" |
800 |
700 |
2500 |
∅800 |
10 |
40" |
DN300 |
1/4" |
1-1/2" |
420 |
|
SCF-DTL-12*40" |
800 |
725 |
2550 |
∅850 |
12 |
40" |
DN350 |
1/4" |
1-1/2" |
480 |
|
SCF-DTL-14*40" |
800 |
750 |
2600 |
∅900 |
14 |
40" |
DN350 |
1/4" |
1-1/2" |
560 |
