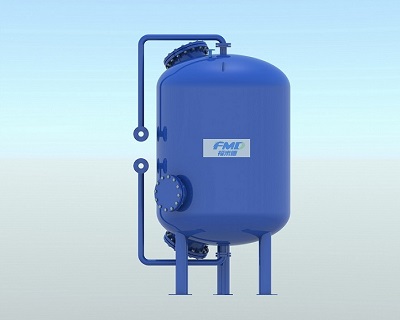

SCF-QSL机械石英砂过滤器

工作原理:

     石英砂过滤器又称压力过滤器,是指原水在一定的压力作用下,通过过滤介质滤除水中悬浮物,不溶性颗粒,除去色味,脱氯从而达到净化的目的。当净化一定量原水后,通过反冲洗方式,对过滤介质进行净化清洗,使之恢复过滤功能。

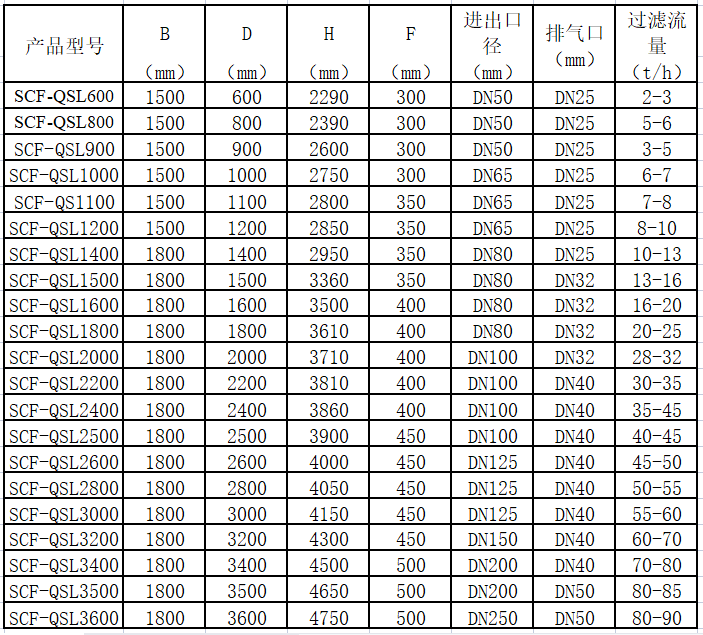

产品规格参数表:

型号规格  参考过滤量(T/H) 封头高  进出水口  排气阀  直径(A) B C 净高(D) 全高(E) F G H
ф325*1700 0.6-1.2 105 DN25 G1"  G0.75" 325 400 35 1220 1700 406 105 118
ф350*1760 0.7-1.4 110 DN25 G1"  G0.75" 350 400 35 1220 1760 445 110 128
ф400*1800 0.9-1.9 125 DN32 G1.25"  G0.75" 400 400 40 1220 1800 490 125 132
ф500*1900 1.4-3 150 DN40 G1.5"  G1" 500 400 40 1220 1900 540 150 150
ф600*1950 2-4.2 175 DN50 G2"  G1" 600 400 40 1220 1950 600 175 185
ф700*2015 2.7-5.8 200 DN50 G2" G1" 700 400 60 1220 2015 630 200 190
ф800*2050 3.5-7.5 225 DN50 G2" G1" 800 400 60 1220 2050 655 225 240
ф900*2120 4.5-9.5 250 DN50 G2" G1" 900 400 60 1220 2120 690 250 240
ф1000*2500 5.5-12 275 DN50 G2" G1" 1000 400 80 1500 2500 725 275 286
ф1200*2650 8-17 325 DN50 G2" G1" 1200 400 115 1500 2650 970 325 340
ф1400*2750 11-23 375 DN65 G2.5" G1" 1400 400 135 1500 2750 945 375 400
ф1500*2900 12-26.5 400 DN80 G3" G1.25" 1500 400 135 1500 2900 1065 400 460
ф1600*3250 14-30 425 DN80 G3" G1.25" 1600 400 135 1800 3250 1095 425 520
ф1700*3300 16-34 450 DN80 G3" G1.25" 1700 400 135 1800 3300 1135 450 520
ф1800*3380 18-38 475 DN100 G4" G1.25" 1800 600 135 1800 3380 1175 475 520
ф1900*3400 20-42.5 500 DN100 G4" G1.25" 1900 600 135 1800 3400 1205 500 550
ф2000*3450 22-47 525 DN100 G4" G1.25" 2000 600 135 1800 3450 1255 525 550
ф2200*3880 26.5-57 575 DN125 G5" G1.25" 2200 600 135 2000 3880 1418 575 550
ф2400*4000 32-68 625 DN125 G5" G1.5" 2400 600 135 2000 4000 1468 625 650
ф2500*4150 34-74 650 DN150 G6" G1.5" 2500 600 135 2000 4150 1600 650 650
ф2600*4200 37-80 675 DN150 G6" G1.5" 2600 600 135 2000 4200 1620 675 650
ф2800*4400 43-92 725 DN200 G8" G1.5" 2800 600 135 2000 4400 1768 725 650
ф3000*4500 49-106 775 DN200 G8" G1.5" 3000 600 135 2000 4500 1820 775 650

适用范围:

     一般用于水处理工程的预处理过程,主要去除机械杂质,胶体,微生物,有机物和活性氯等。壳体材质一般有PE、钢衬胶、钢喷塑及钢环氧防腐、不锈钢及玻璃钢等几种。根据不同工艺需要,过滤介质一般有石英砂,活性炭,锰砂,无烟煤等。根据进水方式可分为单流式过滤器、双流式过滤器,又可根据现场场地要求分为立式跟卧式,根据实际情况可联合使用也可以单独使用。
