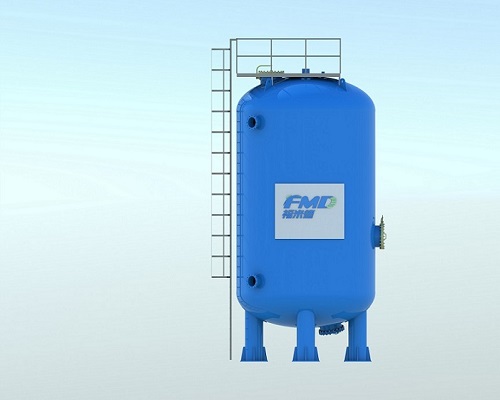

正视图

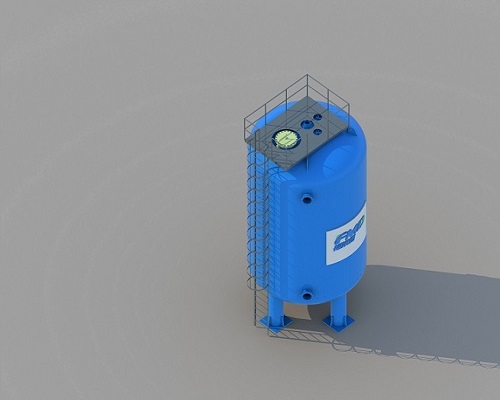

斜视图

侧视图

工作原理

陶瓷膜过滤器一般使用两台或两台以上并联运行，两台为一组，并以一台的出水作为另一台的反洗进水。这样独到的设计，不仅可以节省反洗水泵的使用，还可起到节约水电等能源的目的，大大降低设备运行和成本造价，使设备实现完全自主化、智能化。废水在外压的作用下，经陶瓷膜过滤管微孔渗透到过滤室，经出液口流出。同时将杂质截留下来并沉积在集污室，积集一定量时经排污口排出。经过陶瓷过滤管的过滤，水中大部分的悬浮物和油分子被除去。设备运行一段时间后，在水流作用下，部分机械杂质会附着在陶瓷膜过滤管表面上，且会降低膜通量，使进出水口的压差增大，此时应进行反冲洗，以保证陶瓷过滤管的过滤效果。正常运行周期在48小时以上，根据具体情况设定压力或时间进行反冲洗，过滤元件清洗采用水或气-水反洗方式。该设备运行可以人工操作，也可与微机连锁自动控制。

应用领域

◆石油化工系统；

◆钢铁、冶金循环水系统；

◆工业循环水系统；

◆焦化行业氨水处理；

◆汽车行业含油乳化液废水处理。
