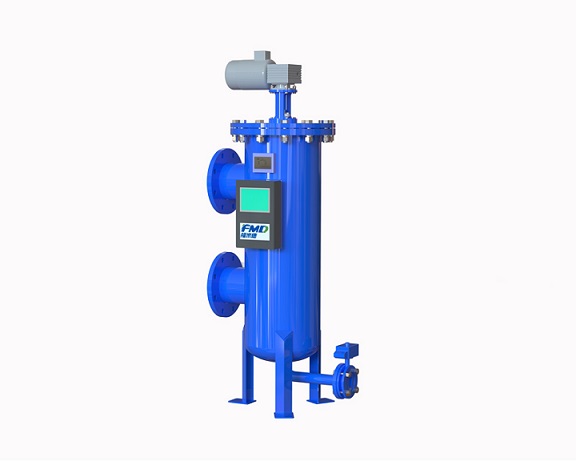

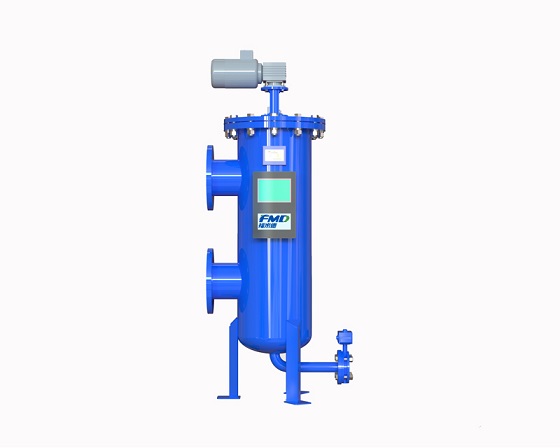

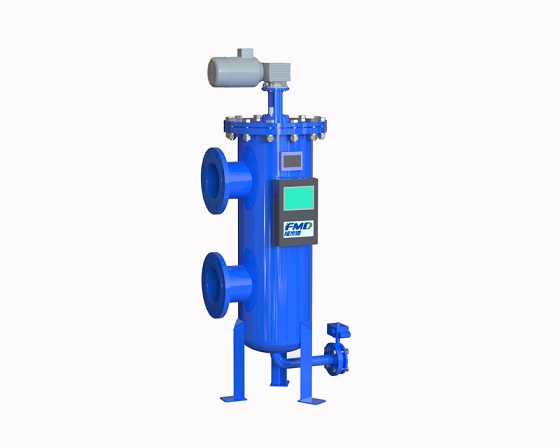

SCF-K自清洗过滤器

工作原理：

脏水水由入水口进入机体，水中的杂质沉积在不锈钢滤网上，由此产生压差。通过压差开关监测进出水口压差变化，当压差达到设定值时，电控器给水力控制阀、驱动电机信号，引发下列动作：电动机带动刷子旋转，对滤芯进行清洗，同时控制阀打开进行排污，整个清洗过程只需持续数十秒钟，当清洗结束时，关闭控制阀，电机停止转动，系统恢复至其初始状态，开始进入下一个过滤工序。设备安装后，由技术人员进行调试，设定过滤时间和清洗转换时间，待处理的水由入水口进入机体，过滤器开始正常工作，当达到预设清洗时间时，电控器给水力控制阀、驱动电机信号，引发下列动作：电动机带动刷子旋转，对滤芯进行清洗，同时控制阀打开进行排污，整个清洗过程只需持续数十秒钟，当清洗结束时，关闭控制阀，电机停止转动，系统恢复至其初始状态，开始进入下一个过滤工序。

产品性能参数表

单套处理水量范围：15-2800t/h

最小工作压力：0.1Mpa

最大工作压力：1.0/1.6/2.5/4.0Mpa

压力损失：≤0.01Mpa

滤元精度：100-3000um （楔形网）800um-5000um（钻孔网）

常规压力：1.0Mpa、1.6Mpa、（2.5Mpa、4.0Mpa按特殊规格定制）

壳体材质：CS、304、316

滤网材质：304、316L

滤元形式：不锈钢楔形网（高精度）、不锈钢钻孔网（低精度）

温度：0-85℃（85℃-200℃需按需方实际现场情况定制）

控制电箱：继电器控制、PLC控制（含远程信号）

控制方式：手动、压差、时间

额定操作电压：三相，220V，380V，50Hz

产品尺寸表

精度换算表

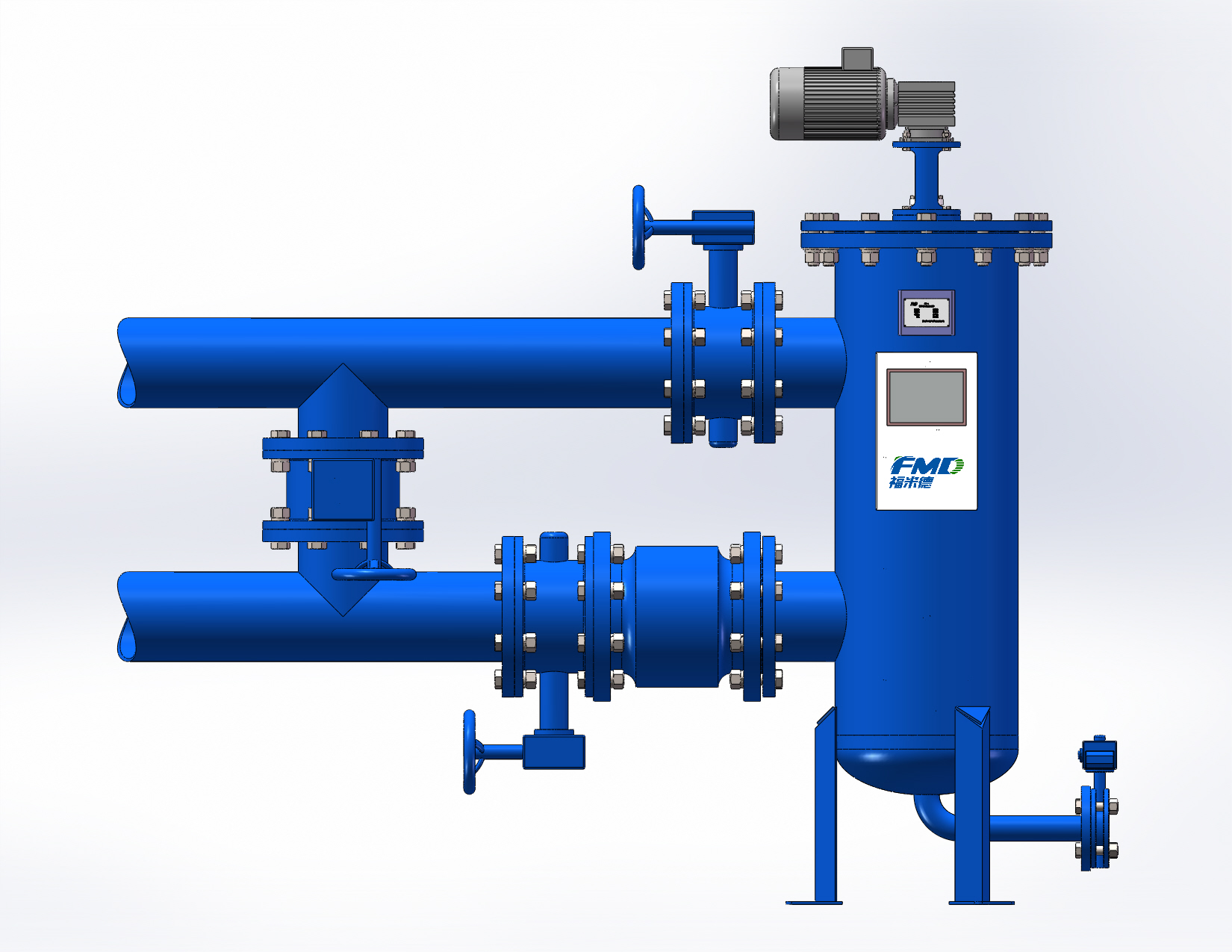

安装示意图

选型指南：

1.处理水量

2.系统的管道压力

3.实际现场需求的过滤精度

4.过滤系统的悬浮物含量

5.系统的介质及化学性质
